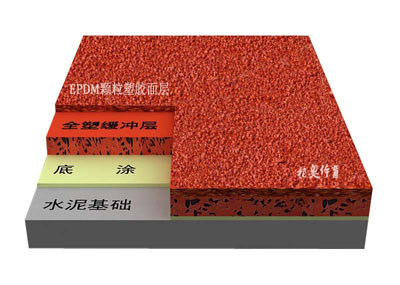

混合型塑膠跑道材料采用混合結構，面層為PU顆粒或EPDM耐候性環保彩色顆粒，母體是全PU摻合部分橡膠顆粒。施工工藝簡單，符合國際賽事標準，標準厚度13mm.
混合型塑膠跑道施工技術指標
比重 標示值±0.10
硬度（HS） 45~65
抗拉強度（kgf/c?（Mpa） 25（2.45）以上
撕裂強度（kgf/cm（N/mm） 10（98）以上
伸長率% 250以上
壓縮永久變形率% 35以上
耐磨耗性 2.5以下
硬度（HS） 原硬度值之變化±5
抗拉強度（kgf/c?（Mpa） 老化試驗前數量之80%~150%
撕裂強度（kgf/cm（N/mm） 老化試驗前數量之80%~150%
伸長率% 200以上
混合型塑膠跑道鋪裝工藝說明
塑膠跑道鋪裝
施工工藝是采用三步施工法進行鋪裝的。首先在膠液中加入適量的橡膠粒，攤鋪底膠厚度為8毫米，待其固化后，在上面再鋪裝厚度為2毫米的膠液，用人工均勻地撒上紅顆粒，回收多余膠粒，最后在上面噴一層膠液。
工藝簡圖
清掃場地 → 底膠配料 → 混合攪拌 → 攤鋪 → 消泡 → 固化 → 面膠配料 → 混合攪拌 → 攤鋪→ 消泡 →撒顆粒→回收膠粒→ 滾膠→ 測量畫線 → 檢測點線 → 竣工
|
.jpg "場館資源網")
.jpg "天津奧力達膠粒銷售有限公司")
